Détection de présence par Bluetooth BLE sur eedomus

Sbeacon_mainouhaitant optimiser les règles régissant mon habitation en fonction des occupants qui s’y trouvent, je souhaitais pouvoir détecter la présence individuelle de chacun des membres de la famille.
Une méthode souvent employée dans ce cas est la détection de présence d’objets Bluetooth Low Energy (BLE)  comme des trackers d’activité, des boutons BLE, des beacons, … Ces derniers en particulier existent sous différentes formes (porte-clé, élément à coller), ils sont petits et facilement transportables.

Malheureusement l’eedomus n’est pas (encore ?) compatible BLE. La détection sera donc réalisé par un appareil externe (serveur, raspberry pi) et les informations fournies à l’eedomus.

Installation du détecteur

J’ai utilisé le plugin « Presence detection« , prévu initialement pour domoticz afin de réaliser la fonction détection bluetooth.
Ce plugin est indépendant de domoticz et ne nécessite pas l’installation de ce dernier. Il s’installe sur tout système fonctionnant sous Linux : serveur linux, synology, raspberry pi, etc… Dans mon cas je l’ai installé dans une machine virtuelle Ubuntu 16 dédiée domotique.

beacon_dongle_bt2Il est bien sûr nécessaire d’avoir une interface bluetooth sur ce système linux. Un dongle bluetooth BLE avec chipset CSR est la solution recommandée car largement compatible et très peu chère. Pour ma part j’ai acheté ce modèle ci  pour 5,83€.

L’installation du dongle est à réaliser correctement de façon à optimiser la portée de détection :

  • Le bluetooth fonctionne dans la même bande de fréquence que le Wifi, il est donc préférable de l’éloigner de tout élément wifi (routeur, box adsl, …).
  • Je conseillerai de l’installer au bout d’une rallonge USB de façon à pouvoir le positionner de façon optimale.
  • Comme tout élément RF, il est souhaitable que le câble possède une ferrite de filtrage permettant d’éviter que des perturbations générées par le serveur n’arrivent jusqu’au dongle bluetooth.

J’ai personnellement utilisé un câble USB fourni initialement avec un dongle USB Wifi, sur lequel j’ai rajouté une ferrite. Trois tours de câble dans la ferrite permet d’améliorer l’efficacité de filtrage.

beacon_dongle

Je ne vais pas décrire l’installation du plugin Presence Detection, car la page consacrée a une description détaillée de l’ensemble de la procédure. Cette description est bien faite, elle inclut les spécificités particulières aux différentes plateforme sur laquelle vous pouvez l’installer. Je le redis, Domoticz n’a pas besoin d’être installé, les informations spécifiques à domoticz ne sont donc pas à prendre en compte. La partie Autorun est également à mettre en fonctionnement. Pour ubuntu 16  c’est la méthode 2 d’Autorun qui doit être appliquée.
L’installation se serait passée sans encombre de mon côté si j’avais appliqué méthodiquement les instructions, elles sont en effet complètes et claires. En réalité, j’ai sauté quelques lignes … et puis j’ai du revenir en arrière.

Nous reviendrons un peu plus tard sur la configuration spécifique à appliquer dans le script pour l’eedomus. Pour le moment il faut configurer cette dernière pour recevoir les informations.

smartvoice_eedomus_httpactuatorPréparation de l’eedomus

Pour chaque périphérique BLE à détecter, il est nécessaire de créer un périphérique virtuel de type Actionneur http.

Cette actuateur doit pouvoir prendre deux valeurs : « HOME » et « AWAY ».

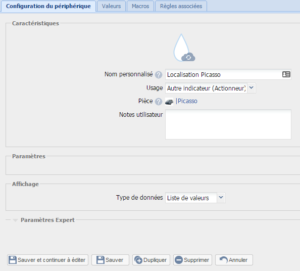

beacon_actionneur_config

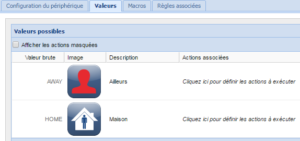

beacon_actionneur_valeurs

Configuration du script pour eedomus

L’API domoticz n’est pas si éloigné de celle de l’eedomus, et le script est suffisamment configurable pour s’adapter facilement à l’eedomus.

Tout se passe au niveau de la variable  « URL_DOMOTICZ » qui est à changer en ligne 37 avec le contenu suivant :

URL_DOMOTICZ = 'http://LOCAL_IP_OF_EEDOMUS/api/set?action=periph.value&api_user=YOUR_USER&api_secret=YOUR_SECRET_KEY&periph_id=PARAM_IDX&value=PARAM_CMD'

LOCAL_IP_OF_EEDOMUS, YOUR_USER et YOUR_SECRET sont à remplir avec vos informations personnelles. La mise à jour des données de présence est envoyée directement vers la box eedomus sur le réseau local .

Configuration des périphériques BLE

Tous les appareils Bluetooth ont une adresse MAC. Parfois elle change dans le temps mais la majorité des objets bluetooth ont une adresse fixe. Par ailleurs beaucoup d’objets BLE émettent régulièrement des trames indiquant leur présence il s’agit donc de détecter ces trames pour détecter la présence de l’objet.

La configuration des objets à détecter est réalisé dans le script à partir de la ligne 53 :

beacon_conf_device

Chaque objet est indiqué sur une ligne du tableau avec les paramètres suivants :

["Nom_de_l_objet", Adresse_Mac, Tempo, 0, Id_Periph_Virtuel, SWITCH_MODE]

  • Nom_de_l_objet : nom indicatif (pas utilisé par la box eedomus)
  • Adresse_Mac : Adresse MAC de l’objet BLE à détecter
  • Tempo : délai de non détection avant de faire passer le statut de Home à Away
  • Id_Periph_Virtuel : ID du périphérique virtuel eedomus qui a été créé au préalable

L’adresse MAC de l’objet peut être déterminée en utilisant le script spécifique fournit avec ce plugin et disponible ici : Presence Detection, First step.

Il existe également un certains nombre d’applications pour smartphone plus ou moins fonctionnelles, comme celle-ci : Android Bluetooth LE Scanner

Test d’objets BLE

J’ai testé pour le moment le fonctionnement avec les objets suivants :

beacon_test_tibe
Ticatag Tibe connect
 (beacon BLE)
Portée d’environ 10 mètres en intérieur au même étage. Les signaux BLE traversent difficilement les dalles en béton, on ne détecte donc pas les objets BLE à un autre étage.



Beacon_test_misfit


Misfit flash
(tracker d’activité)
Portée vraiment très faible de moins de 2 mètres, pour cette raison il ne peut pas servir pour la détection de présence à l’échelle d’une maison mais pour des zones très localisées





beacon_iTAG2


Beacon iTAG (beacon BLE )
Portée d’environ 10-15 mètre en intérieur. Les signaux BLE traversent difficilement les dalles en béton, on détecte difficilement l’iTAG à un autre étage.



Conclusion

Ce script dédié initialement à Domoticz s’utilise facilement avec l’eedomus. La détection de multiples objets BLE est possible tant que celui-ci a une adresse MAC fixe et qu’il émet régulièrement des signaux.

Une fois ce système de détection mis en place il vous sera possible de mettre en place différentes règles permettant par exemple de passer automatiquement votre logement en mode « Absence ».
