Faire fonctionner le module Fibaro FGBS222 « smart implant » avec Openzwave & Jeedom

Etant équipé de Jeedom, cet article sera illustré par des écrans Jeedom. Néanmoins il s’agit d’informations qui peuvent être intéressantes pour toutes les plateformes domotiques et en particulier celles utilisant openzwave : Jeedom, Domoticz, Home Assistant, etc …

J’ai récemment acheté une module Fibaro FGBS222 « smart implant » pour contrôler ma porte de garage (article à venir). J’ai voulu en faire un peu plus avec ce module mais j’ai eu bien du mal à obtenir les résultats attendus. Au vu des différents messages dans les forums, je ne suis pas le seul dans ce cas, d’où cet article.

Les difficultés rencontrées avec ce module

  1. L’état des 2 sorties du modules sont par défaut dépendant de l’état des 2 entrées
  2. Le module n’envoie pas automatiquement  de  mise à jour de l’état de ses entrées-sorties et des ses capteurs
  3. En inclusion sécurisée on perd une bonne partie des fonctionnalités du modules

Les deux premiers points sont liés à des spécificité du module, cela peut être utile à tout ceux qui l’utilisent.
Le dernier point est lié à une limitation actuelle de openzwave. C’est donc ceux qui sont équipés du système domotique basé sur openzwave qui seront intéressés.

L’état des 2 sorties du modules sont par défaut dépendants de l’état des 2 entrées

Le smart implant semble avoir été développé pour être plutôt intégré dans un système d’alarme. Dans ce cadre le module est configuré par défaut pour reporter l’état de ses entrées vers ses sorties.

Cela est débrayable de deux façons :

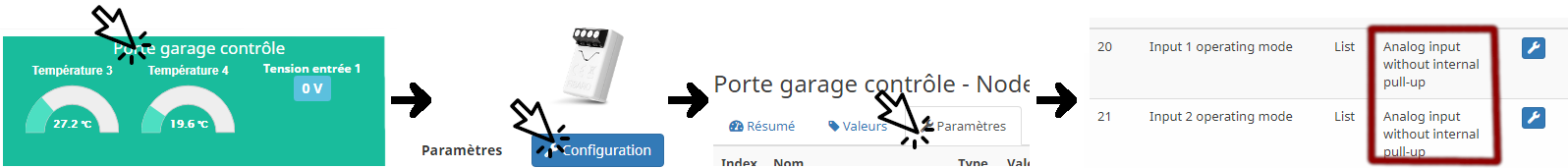

  1. Celle que j’ai testée : configurer les entrées en tant qu’entrées analogiques
    • Cliquer sur le nom du module
    • Rentrer dans les Paramètres avancés
    • Onglet Paramètres
    • Changer les deux premiers paramètres
  2. L’autre méthode que je n’ai pas testée mais présentée dans les forums
    • Cliquer sur le nom du module
    • Rentrer dans les Paramètres avancés
    • Onglet Système
    • Changer le ou les paramètres Protection
    • Choisir la valeur en No operation possible

Le module n’envoie pas automatiquement de  mise à jour de l’état de ses entrées-sorties et de ses capteurs

C’est ce post qui m’a mis la puce à l’oreille : le FGBS222 a des paramètres d’association non documentés qu’il faut activer pour que le remontée d’information soit active. Or le profil de configuration par défaut d’openzwave n’intègre pas (logiquement) ces configurations.

Les étapes à suivre sont les suivantes :

  1. Voici un fichier fgbs222.xml de configuration mis à jour qui contient ces paramètres d’association non documentés. Je reverse ce fichier aux contributeurs openzwave pour qu’ils l’intègrent par défaut si ils le souhaitent. En attendant cette intégration, ce fichier peut être copié, pour une installation jeedom, dans le répertoire /var/www/html/plugins/openzwave/resources/openzwaved/config/fibaro/ à la place du fichier fgbs222.xml existant.
  2. Une fois le fichier mis à jour, une nouvelle procédure d’exclusion-inclusion du module est à réaliser. Si tout se passe bien vous aurez accès à ces nouveaux paramètres d’association ( Paramètres avancés –> onglet Associations )
  3. Rajouter les associations avec le contrôleur domotique pour les périphériques qui doivent remonter. Rajouter la racine du contrôleur plutôt qu’un endpoint (pas de chiffre entre parenthèse au bout du nom)
  4. Cette association va sembler ensuite ne pas se terminer : l’icône va rester actif et le nom du contrôleur ne va pas se rajouter à la liste. Je pense que cela est lié à au module qui ne gère pas tous les messages Zwave sur ces paramètres cachés ( « get association » non implémenté ? A confirmer.).
    Rassurez vous, l’association est quand même active. Pour que l’icône d’association s’arrête de tourner, mon astuce est de lancer une action de rafraîchissement des infos du noeud.
  5. Enfin, il s’agit de paramètrer les conditions d’envoi des mises à jour de valeur (onglet paramètres).
    Exemple pour les entrées analogiques :

Une fois ces étapes faites, vous devriez avoir les valeurs qui remontent automatiquement du module, sans devoir faire du polling.

Après essai sur entrée analogique et sonde de température externe, la remontée d’information se fait bien mais n’est pas encore parfaite  :

  • la conversion analogique semble se faire sur une période de 10 – 15 secondes, ce qui correspond plus ou moins au délai nécessaire pour recevoir une valeur lorsque changement
  • même si j’ai programmé le module pour envoyer une mise à jour pour un delta de température de 0.1°C ou toutes les heures, le module semble se limiter à envoyer un message avec un intervalle minimal semblant être 30 minutes, j’ai donc eu certains changements plus importants que 0.1°C.

En inclusion sécurisée on perd une bonne partie des fonctionnalités du modules

Alerte préalable : la résolution proposée n’est accessible qu’à des utilisateurs avancés. En cas de mauvaise manipulation vous pourriez corrompre votre installation zwave et devoir tout réinstaller. Je n’irai pas trop dans les détails sur ce chapitre, si des éléments ne vous sont pas compréhensibles c’est peut être qu’il est risqué de vous y frotter…

Par ailleurs, même si ma manipulation fonctionne, tout n’est pas 100% sous contrôle. En particulier une évolution logicielle d’openzwave peut rendre cela caduque.

Openzwave est un logiciel open source qui est maintenu et développé par des bénévoles. Ne leur jetez pas la pierre !
Aidez les plutôt si vous êtes développeur, ou que vous gagnez de l’argent directement ou indirectement grâce à cette brique logicielle.

Racine du problème : Les lignes de code nécessaires à la détection des « endpoints » à l’inclusion d’un module en mode sécurisé n’ont pas encore été écrites dans openzwave. Dans le cas du FGBS222 les capteurs sont justement assignés à différents endpoints donc on les perd en inclusion sécurisée.

La méthode générale pour les retrouver :

  1. faire une inclusion non sécurisée
  2. récupérer les infos détectées par openzwave en non sécurisé dans le fichier de configuration
  3. réinclure le module en mode sécurisé
  4. merger dans le fichier de configuration les éléments non détectés à l’inclusion qui étaient présents en mode non sécurisé

Le fichier de configuration d’openzwave est disponible dans le répertoire /var/www/html/plugins/openzwave/data/ et se nomme zwcfg_0x’something’.xml, ‘something’ étant le code de votre réseau Z-wave.
Ce fichier est enregistré sur le disque lorsque openzwave est désactivé et il est pris en compte à son redémarrage. Prenez donc soin de le lire ou de l’écrire après extinction d’openzwave, donc après extinction du plugin zwave sous jeedom.

A noter également que le redémarrage d’openzwave prend du temps, soyez patient. Si vous arrêtez ce re-démarrage vous risquez des mauvaises surprises. Attendez tranquillement que le compteur de messages en attente arrive à 0 et que l’état soit Topology loaded dans le panneau « Réseau Zwave »

J’ai réalisé pour ma part ce merge en utilisant notepad++ et son plugin de comparaison. Voici le résultat de ce merge  que j’ai ré-intégré dans le fichier zwcfg_0x’something’.xml.

Au redémarrage d’openzwave, cela ne se passe pas parfaitement (de nouveaux endpoints sont re-détectés pour certaines commandes si on relance un « rafraîchissement des infos du noeud »), mais dans l’ensemble c’est fonctionnel.

Vincent Recipon

Propriétaire de ce blog. Owner of this blog.

Vous aimerez aussi...

11 réponses

  1. Michael dit :

    Merci pour la réponse. Je confirme, j’ai bien fait l’exclusion et la nouvelle inclusion après avoir remplacé le xml

    • Michael dit :

      Ca ne fonctionne tj pas.
      J’ai toujours le symbole qui tourne, l’action « Rafraichir info du noeud » n’y change rien

      Voici les logs openzwaved après une demande d’association

      2021-09-28 19:55:46.237 Info, Node145, Association::Set – Adding node 1 to group 4 of node 145
      2021-09-28 19:55:46.237 Info, Node145, Get Associations for group 4 of node 145
      2021-09-28 19:55:46.237 Info, Node145, Sending (Send) message (Callback ID=0x71, Expected Reply=0x13) – AssociationCmd_Set (Node=145): 0x01, 0x0b, 0x00, 0x13, 0x91, 0x04, 0x85, 0x01, 0x04, 0x01, 0x25, 0x71, 0xa7
      2021-09-28 19:55:46.327 Info, Node145, Request RTT 89 Average Request RTT 148
      2021-09-28 19:55:46.327 Info, Node145, Sending (Send) message (Callback ID=0x72, Expected Reply=0x04) – AssociationCmd_Get (Node=145): 0x01, 0x0a, 0x00, 0x13, 0x91, 0x03, 0x85, 0x02, 0x04, 0x25, 0x72, 0xa0
      2021-09-28 19:55:46.416 Info, Node145, Request RTT 88 Average Request RTT 118
      2021-09-28 19:55:46.491 Info, Node145, Response RTT 164 Average Response RTT 227
      2021-09-28 19:55:47.093 Info, Node145, Request RTT 766 Average Request RTT 442
      2021-09-28 19:55:50.327 Error, Node145, ERROR: Dropping command, expected response not received after 1 attempt(s)

    • Bonsoir,
      Je n’utilise pas les associations sur ce module, mais je viens de réaliser un essai : je suis en mesure de réaliser l’association sur le premier groupe ( IN1) mais j’ai le même problème ue vous sur les autres.
      Malheureusement je ne suis pas en mesure d’aller plus loin dans l’analyse. Espérons qu’un lecteur puisse nous éclairer

    • Michael dit :

      Bonjour, je ne comprends pas votre réponse « je n’utilise pas les associations sur ce module » alors que dans l’étape 3 de votre procédure, il est bien question d’association « Rajouter les associations avec le contrôleur domotique pour les périphériques qui doivent remonter »
      Cdt

  2. Michael dit :

    Merci pour le tuto. Je l’ai suivi à la lettre mais malheureusement les valeurs ne se mettent pas à jour selon les paramètres. J’ai un doute sur l’association qui tourne en boucle. Après avoir fait un « Rafraichir infos du noeud », on est censé voir l’association ? Dans mon cas lorsque je reviens dans association, à part le groupe 1, je n’ai rien d’autre.

    • Bonjour,
      Oui en suivant la procédure vous devriez avoir d’autres groupes d’association qui apparaissent autre que le no1.
      Avez vous fait la démarche d’exclure le module de votre réseau zwave puis de le ré-inclure. Sans cela le nouveau contenu du fichier XML n’est pas pris en compte.

  3. Roger dit :

    Merci pour le fichier.
    Remonter des sondes DS 18B20 OK
    Tout fonctionne

  4. Zivier dit :

    Bonjour Vincent,

    merci pour votre réponse
    oui c’est un comportement bizarre, si je click sur le lien, j’ai le message  » le fichier « fgbs222-5.zip » a un format inconnu »
    par contre en click droit et en faisant enregistrer la cible du lien sous, c’est OK..

    du coup j’ai récupéré le fichier, je vais comparer avec le fichier original et voir les modifs et essayer de comprendre..

    mon souci actuel est que les valeurs ne sont plus actualisées dans l »interface graphique..
    par contre si je vais dans le Zwave et config / Valeurs, si je refresh, la valeur est mise a jour et si je retourne dans l’interface graphique elle est mise à jour aussi, mais uniquement pour cette fois puis plus mise à jour après, j’avais essayé de forcer l’update toutes les 5min dans la config device mais cela ne fonctionne pas non plus

    je vais tester le fichier pour voir

    Merci en tout cas pour la réponse et le travail sur ce FGBS

    Bonne journée

  5. Zivier dit :

    Bonjour,

    je suis intéressé par le fichier XML mais si je tente de récupérer le fichier, il semble qu’il soit invalide ( fichier zip invalide ).
    j’ai le même souci de remontée des valeurs de sondes DS1820

    merci

    • Bonjour,
      C’est bizarre je n’ai aucun problème de mon côté le fichier n’est pas corrompu. Comment avez-vous essayé d’ouvrir l’archive ? De mon côté pas de pb sous windows 10 en utilisant l’explorateur de fichier.
      Cordialement

  6. Olivier dit :

    Merci énormément pour ce post qui m’a ENFIN permis de récupérer une valeur analogique sur l’entrée, j’ai bien cru avant de le découvrir que j’allais jeter le module ! Avec ce nouveau fichier XML, ça marche impeccable, valeur non seulement lue correctement mais de plus mise à jour environ toutes les 30 secondes. Top! 😀
